軟爪能保證工件的重復定位精度,使加工工件的中心線能和主軸的中心線完全重合,軟爪上的平坦面也能保證工件的長度。最重要的是,軟爪能和工件的表面較大程度的貼合,既能保證傳遞更大的扭矩,也能避免工件夾傷,這些優勢是硬爪無法相比的。生爪那么制作軟爪有哪些需要注意的地方呢?
制作軟爪時需要注意以下問題:
1. 軟爪材質的選擇
這里的“軟”意思是:加工性能好,并不代表一定要比工件的硬度低
對于大批量的生產,軟爪的硬度會(huì )對加工的穩定性產生很大的影響,選擇比工件硬度高的軟爪材料,不僅會(huì )提高軟爪的使用壽命,對加工的穩定性也會(huì )有積極的影響
2. 軟爪尺寸的選擇
軟爪至少要夾持工件長度的1/3
3. 軟爪在卡盤上的安裝位置
任何T型塊超過卡盤直徑都是不允許的,這樣會(huì )有很大的安全風險
4. 使用修爪器時的壓力和位置
推薦使用時候的壓力和工件加工時候的壓力接近,硬爪
卡盤在加工的時候正處在活動范圍的中間,
且修爪時夾持力的方向和工件夾持力的方向一致。
5. 卡盤的直徑和轉速對夾持力的影響
由于離心力的作用,卡盤在高速運作時,夾持力會(huì )大大降低,具體請參照卡盤上的說明。
6. 制作和工件直徑同樣大小的內孔
減少夾傷工件的可能性
7. 添加退刀槽
以保證工件的重復定位
8. 清除軟爪上的毛刺與尖角
千萬注意,不要劃傷手
在加工薄壁或者環形工件時
克服工件的變形是首先要面對的難題
選對軟爪的類型和合適的卡盤壓力是關鍵

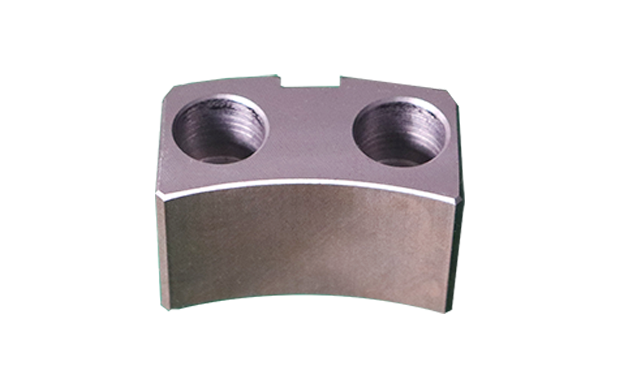

在相同的卡盤壓力下,扇形軟爪比標準軟爪擁有更大的接觸面積,這意味著工件所受到的壓力更加均勻,而標準軟爪則會(huì )出現下面的狀況:
實際的狀況可能沒有圖中的那么明顯,
但是在底部的視頻中你會(huì )清楚的看到,
在除了軟爪類型不一樣,其他條件都相同的情況下,
工件的變形程度甚至出現了幾十倍的差別。
不管是扇形軟爪還是標準軟爪,
都會(huì )因為軟爪磨損過大而或者加工零件的更換而需要重修。
在重修的過程中,首先要給即將拆下來的軟爪,
刻上標記,打上序號,
這樣是為了增加軟爪的使用次數,
更詳細的標記也會(huì )減少誤用的可能性。
接下來是修爪器的選擇:
通常來說,左邊的修爪器修內爪,右邊的修外爪。
